Nom de produit: | Capteur bleu d'algues vertes | Principe: | Méthode de fluorescence |
---|---|---|---|
Chaîne de mesure: | 0-270, 000 cells/mL | Résolution: | 1 cells/mL |
Limite de détection: | 300 cells/mL | Logement du matériel: | ss316 |
Alimentation d'énergie: | 5~12vdc, <50mA actuels (une fois non nettoyés) | le signal de sortie: | RS485, protocole de MODBUS |
Catégorie d'IP: | IP68 | Le fond: | Sous l'eau 10 mètres |
Mettre en évidence: | Les algues DS206 vertes bleues sondent,Les algues vertes bleues sondent le protocole de MODBUS,Capteur de surveillance de qualité de l'eau de protocole de MODBUS |

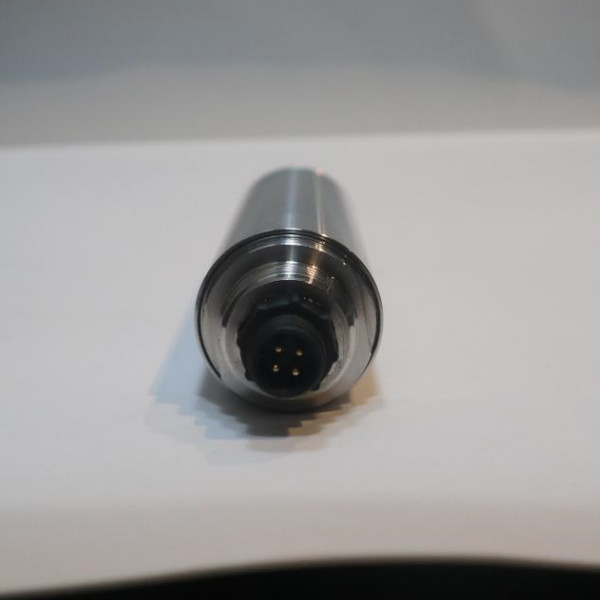

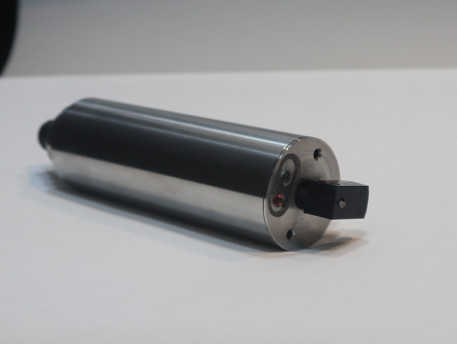

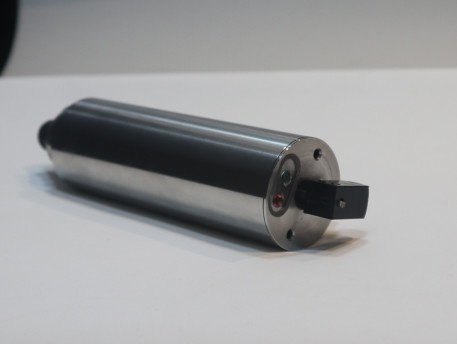

Capteur d'algues bleu-vert de DS206Fluorescent pour la qualité de l'eau surveillant dans les rivières et les lacs RS485, protocole de MODBUS
Capteur de Digital de ★, RS-485 sortie, appui MODBUS
★ avec la brosse de nettoyage automatique pour empêcher la contamination et pour éliminer des bulles d'air
Mesure directe de ★, méthode de comptage manuelle plus simplement que traditionnelle
Surveillance en ligne continue de ★, contrôle en temps réel de dynamique de qualité de l'eau
Nom de produit | Capteur d'algues bleu-vert |
modèle | DS206 |
principe | Méthode de fluorescence |
Gamme | 0-270, 000 cells/mL |
Limite de détection | 300 cells/mL |
Résolution | 1 cells/mL |
Linéarités | R2>0.99 |
température ambiante | 0~ 50°C |
Niveau de protection | Ip68 |
Interface de capteur | Appui RS-485, protocole de MODBUS |
Installation | Type d'entrée, |
L'information de puissance | C.C 5~12V, actuel <50ma> |
taille | Φ45*175.8mm |
Longueur de câble de sonde | 10 mètres (défaut), peuvent être adaptés aux besoins du client |
Logement du matériel | SS316 |
Système autonettoyant | Ayez |
Instructions de calibrage
1, calibrage des capteurs d'algues bleu-vert : Le logiciel de capteur d'algues bleu-vert (voyez le manuel de modbus) soutient le calibrage de 2 points. Le colorant plus commun de recherches environnementales, la rhodamine B, peut être employé dans le calibrage de capteur.
2, préparation
3, utilisation
La rhodamine B prouve que l'intensité de fluorescence est inversement proportionnelle à la température. Employez la solution étalon de la rhodamine B de 100 ppb. Pour placer correctement le capteur pour assurer la sensibilité des algues bleu-vert d'algues 20 au ° C, écrivez la valeur de calibrage selon la norme de la température correspondant à la table ci-dessous. (La table au-dessous des algues bleu-vert d'algues d'expositions en fonction de la température approximativement égale à rhodamine de 100 ppb B)
Temp, ℃ | cells/ml |
26 | 54600 |
27 | 52471 |
28 | 51376 |
29 | 49670 |
30 | 47641 |
31 | 45276 |
32 | 43258 |
33 | 40711 |
34 | 38905 |
35 | 37298 |
36 | 34875 |
37 | 33370 |
Note : Le calibrage utilisant la solution étalon de la rhodamine B est seulement une valeur approximative. Pour assurer les lectures précises, les lectures de fluorescence obtenues sur le site doivent être liées aux résultats obtenus à partir de l'analyse d'extraction des échantillons ci-dessus. Yushan a employé la rhodamine B (article # 70301027) de la clef de voûte.
Avertissement : La rhodamine B est énumérée comme substance qui peut causer la carcinogenèse/induction des mutations d'organisme. Des gants doivent être portés lors du fonctionnement.
Le capteur en ligne d'algues bleu-vert avec la brosse de nettoyage automatique peut être automatiquement nettoyé sans nettoyage fréquent.
Tâche d'entretien | Fréquence recommandée d'entretien |
Calibrez le capteur (si requis par l'autorité compétente) | Selon le programme d'entretien requis par l'autorité compétente |
Erreur | Raison possible | solution |
L'interface d'opération ne peut pas être reliée ou le résultat de mesure n'est pas montré. |
Contrôleur et câble erreur de connexion |
Rebranchez le contrôleur et câble |
Échec de câble |
Veuillez nous contacter | |
La valeur mesurée est trop haute, si bas ou la valeur est sans interruption instable |
La fenêtre de capteur est attaché par un corps étranger |
Nettoyage de la fenêtre de capteur surface |
Éponge endommagée de capteur | Remplacez l'éponge de capteur |
Définition de câble
L'alimentation d'énergie doit être C.C 5-12V +/--5%, actuel <50ma>
4 fil AWG-24 ou AWG-26 protégeant le fil. OD=5mm
1, ligne rouge - alimentation d'énergie (VCC)
2, ligne blanche - _B de 485 données (485_B) 3, Ligne Verte --- _A de 485 données (485_A) 4, ligne noire --- la terre (la terre)
5, ligne nue protégeant la couche
